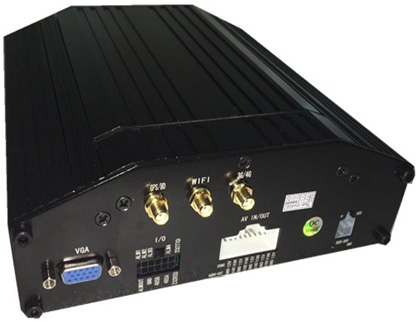

产品名称：4路AHD 高清车载录像机
型号：MDVR-6504 系列
应用案例
1) 公共巴士3G/4G无线网络车载视频监控定位系统
2) 物流运输车3G/4G无线网络车载视频监控定位系统
3) 油罐车3G/4G无线网络车载监控视频系统
4) 运输巴士3G/4G无线网络视频车载监控系统
5) 警车/单兵3G/4G无线网络视频监控系统
6) 车载客流统计
功能特点
Ø 内置海思高性能图像处理芯片，H.264编码，高压缩比，图像清晰；
Ø 海思视频解决方案，H.264 压缩模式，多码流记录,提供720P百万高清的录像效果。支持4 路实时720P
Ø 百万AHD 高清输入/2路模拟标清摄像头输入/ 2路高清+2路标清混合输入；
Ø 实时高清录像，录像720P/D1/HD1/CIF 可选, 帧率画质可调；
Ø 可选VGA 输出；
电源:
Ø 专业车载电源设计8—36V直流宽电压输入设计
Ø 欠压、短路、反接等多种保护电路，适用于各种车型；
Ø 支持智能电源管理识别，低电自动关机，熄火低功耗；
Ø 支持+12V或5V DC电源输出，可为摄像机、小屏幕等外设多个周边设备供电；
数据存储：
Ø 采用特殊文件管理机制，对数据进行加密，有效保护数据安全；
Ø 内置超级电容，避免异常断电数据丢失和SD卡损坏；
Ø (可支持1 个1T2.5 寸硬盘和1 张大容量SD 卡,最大支持128G）可完全抵
Ø 抗车上震动灰尘等导致的数据损坏；
接口传输：
Ø 支持3G/4G传输，LTE/HSUPA/HSDPA/WCDMA/EVDO/TD-SCDMA；
Ø 支持GPS/BD定位，灵敏度高，定位快速；
Ø 支持WIFI无线下载，支持802.11b/g/n，频率2.4GHz；
Ø 内置G-SENSOR，支持驾驶习惯检测
其他主要特征：
Ø H.264 硬压缩模式，支持4路实时720P 百万AHD 高清输入、2路模拟标清摄像头输入以及2路高清+2路标清混合输入；
Ø 标配VGA 输出
Ø 独家预分配式车载专用文件系统技术，解决反复擦写产生文件碎片问题，解决硬盘和SD 文件系统奔溃数据丢失、找不到硬盘SD 卡以及文件乱码现象，保障数据稳定完整；
Ø 8V-36V 自适应宽电压输入，超低功耗设计；
Ø 可选单路RS232 串口或者单路RS485 扩展
Ø 支持GPS/BD/G-SENSOR 模块扩展；
Ø 可通过3G/4G 实现远程监控；
Ø 支持WIFI 模块，可自动下载数据
Ø 支持交通部部标协议；支持短信远程配置/控制设备；
Ø 支持语音广播，对讲以及文字调度下发功能；可扩充油量传感器、温度传感器、刷卡机、LED 广告屏
Ø 支持手机远程监控管理, 支持短信远程配置/控制设备
Ø 高可靠性航空头接头，性价比超高，稳定可靠。
Ø 看门狗异常重启功能保护，能更好的保护机器和录像；
Ø 独家预分配式车载专用文件系统技术，解决反复擦写产生文件碎片，保障数据的完整性；
Ø 熄火延时录像功能（时间可设置最长达24 小时）
Ø 自动录象、手动录像、报警录像等多种录像方式，满足不同需要；
Ø 显示记录车辆行驶状态、车牌、线路、超低速等车辆信息，方便管理；
Ø 支持GPS/BD，GSENSOR 模块扩展；
Ø 可选单路RS232 串口或者单路RS485 扩展；
Ø 4路报警输入(开关门,灯光,转向,刹车,倒车多各种类型可配置),可联动多种响应;1路报警输出；
Ø 高可靠的航空头视频输入输出接口,安装拔插方便,抗震性能更强；
Ø 可通过SD 卡和U 盘 远程进行软件升级；
Ø 可根据客户要求进行批量性功能定制；
Ø 整机尺寸 150mm*150mm*40mm，包装后毛重大约3KG；
服务器平台管理
CMS是基于无线网络对各类车辆进行集中管理、监控及高度的系统。CMS以高品质、高效率的集中化、分布式网络管理为架构，以视频、音频、数据等多媒体信息的网络传输为基础，为用户执行实时监视、GPS定位、录像存储、车辆调度及报警预警的安全防范工作。
CMS系统可实现无线远程实时视频监控、GPS地图定位、车辆历史行驶轨迹回放、语音对讲、报警联动、远程录像存储、远程下载录像、远程录像回放、车辆区域管理、车辆远程升级、车辆短信下发、丰富车辆报表（速度，油量等）、查看报警信息等等。
管理平台特点介绍
Ø 本系统可以承载100000台车辆的监控
Ø 完善的车辆信息管理系统
Ø 车辆的快速定位及跟踪，GPS信息，车辆实时状态显示，车辆在线状态及数目统计
Ø 车辆报警信息统计功能
Ø 车辆短信下发功能
Ø 实时音视频监控
Ø 实时车辆前端图片抓拍功能
Ø 双向语音对讲、车辆广播功能
Ø 云台控制功能
Ø 车辆历史轨迹回放功能
Ø 远程录像搜索、下载及回放功能
Ø 根据配置计划,存储服务器自动抓拍图片,自动录像,发生报警联动后,自动发生短信和邮件通知用户
Ø 报警联动（紧急按钮报警，视频无信号报警，非法开门报警，硬盘错误报警，超速/低速报警，移动侦测报警，停车时间过长报警，温度报警，GPS讯号丢失，IO报警（自定义），报警电子地图锁定/声音/弹出视频窗口/联动录像）
Ø 增加车辆报表说明
Ø 支持IPHONE和ANDROID手机车辆监控
|
项目
|
设备参数
|
性能指标
|
|
系统
|
主处理器
|
Hi3521
|
|
操作系统
|
Linux OS
|
|
系统语言
|
中文/英文或客户定制语言
|
|
GUI/OSD
|
图形OSD界面： 可外接显示屏，通过遥控器设置系统各类参数；OSD： 字符叠加功能，支持时间日期、车辆ID 等信息图像叠加
|
|
OS 界面
|
GUI, 支持鼠标
|
|
安全管理
|
用户密码、管理员密码两级管理，支持屏幕锁定
|
|
视频
|
TV系统
|
PAL/NTSC
|
|
视频压缩
|
H.264(Main Profile)
|
|
图像解析度
|
支持720P/960H/D1/HD1/CIF, at maximum 4 Channels 720P
|
|
视频输入
|
4路720P AHD高清/标清/混合视频输入, 航空头接口, 1.0Vp-p, 75Ω
|
|
视频输出
|
1路复合视频输出+可选VGA输出, 1.0Vp-p, 75Ω, 支持1路全屏和4路分割
|
|
预览
|
单路、4 画面 9画面拼接预览，支持事件触发、倒车后视全屏显示功能
|
|
Image display
|
Single/QUAD display optional
|
|
音频
|
音频压缩
|
G.726
|
|
音频输入
|
4ch 航空头输入
|
|
音频输出
|
1CH 航空头输出, 输出电平:1V - 2V
|
|
录像 & 回放
|
录像模式
|
默认自动录像，支持点火录像、定时录像、报警录像等
|
|
录像速率
|
PAL:100 帧/s，CCIR625line,50 场
NTSC:120 帧/s，CCIR525line,60 场
CIF:256Kbps - 1.5Mbps，8级画质可选
HD1:600Kbps - 2.5Mbps，8 级画质可选
D1:800Kbps - 3Mbps,8 级画质可选
720P：800Kbps - 4Mbps,8 级画质可选
|
|
音频速率
|
8KB/s
|
|
存储媒介
|
1T 2.5 -inch HDD, 1 SD card Max 128G
|
|
Video inquiry
|
Inquiry by channel/recording type
|
|
Local playback
|
Playback by file
|
|
扩展功能
|
串口扩充
|
可支持广告屏、云台控制、油量传感器等外接设备
|
|
TTS语音播报
|
支持TTS语音播报功能，
|
|
固件升级
|
升级模式
|
Manual/Auto/Remote
|
|
升级方式
|
USB disk/Wireless network
|
|
Interface
|
Video 输入
|
4ch航空接口
|
|
Video 输出
|
1ch 航空接口, 1ch VGA
|
|
Audio输入
|
4ch 航空接口
|
|
Audio 输出
|
1ch 航空接口
|
|
Alarm输入
|
4CH level 报警输入
|
|
Alarm输出
|
1CH level 报警输出
|
|
SD card
|
1 SDXC 高速卡(可达128G)
|
|
USB接口
|
1 USB 2.0 (支持U disk/鼠标)
|
|
点火输入
|
1 ACC 信号
|
|
RS232/485接口
|
可选1* RS232, 1* RS485
|
|
IR接口
|
1 内置红外接收
|
|
LED指示灯
|
PWR/RUN/DISK/CELL/WIFI/GPS
|
|
VGA输出
|
VGA视频输出可选
|
|
SD卡锁
|
1
|
|
恢复出厂设置
|
1
|
|
功能扩展
|
GPS/G-sensor
|
支持内置GPS/BD 模块、内置G-sensor，可对车辆行驶路线进行回放分析
|
|
3G/4G
|
支持内置3G/4G无线传输功能,WCDMA,CDMA2000,TDD-LTE,FDD-LTE....
支持扩充内置/外置WIFI传输,兼容GPRS,EDGE
|
|
WIFI
|
802.11b/g/n, 2.4GHz
|
|
G-SENSOR
|
支持动静检测
支持驾驶习惯监测(急加/急减/急转弯/碰撞)
|
|
其他
|
电源输入
|
DC:+8V - +36
|
|
电源输出
|
+12V@2.5A，+5V@2.5A
|
|
断电保护
|
UPS 技术，意外断电时可自动保存所有录像信息，保证文件不被损坏
|
|
功耗
|
正常工作 < 14W, 待机 < 0.5W
|
|
存储环境
|
温度:-20--70℃; 湿度: 20% - 80%
|
|
录像占用空间
|
720P 24G/day/channel; 960H 12-20G/day/channel
|
|
尺寸
|
150*150*40mm 大约3Kg
|
*规格和外观如有更改,恕不另行通知*
备注:
S: SD card storage S1: 1 SD card storage S2: 2 SD card storage
G: GPS module E: EVDO module T: TD-SCDMA module
W: WCDMA module F: WIFI module H: Hard drive storage
L: 4G
|
订单型号.
|
描述(MDVR内置下列模块
|
|
MDVR-6504
|
G-SENSOR
|
|
MDVR-6504-E
|
G-SENSOR +3G (EVDO)
|
|
MDVR-6504-W
|
G-SENSOR +3G (WCDMA/ HSPA)
|
|
MDVR-6504-G
|
G-SENSOR +GPS
|
|
MDVR-6504-GE
|
G-SENSOR +GPS +3G (EVDO)
|
|
MDVR-6504-GW
|
G-SENSOR +GPS +3G (WCDMA/HSPA)
|
|
MDVR-6504-GF
|
G-SENSOR +GPS +Wi-Fi
|
|
MDVR-6504-F
|
G-SENSOR +Wi-Fi
|
|
MDVR-6504-GEF
|
G-SENSOR +GPS +3G (EVDO) +Wi-Fi
|
|
MDVR-6504-GWF
|
G-SENSOR +GPS +3G (WCDMA/HSPA)+Wi-Fi
|
|
MDVR-6504-L
|
G-SENSOR +4G
|
|
MDVR-6504-GL
|
G-SENSOR +GPS+4G
|
|
MDVR-6504-GLF
|
G-SENSOR +GPS+WIFI+4G
|
前面面板:
